超聲波頻率：15kHz 超聲波功率：2600/3200W
工位：4工位/6工位
特點：設計精巧,結構緊湊,轉盤機模組；占地空間小,通配各類標準超聲波焊接機；自動批量送料/焊接多個膠件,多工位的設置；允許在工作循環內處理多個工件，焊接穩定性強

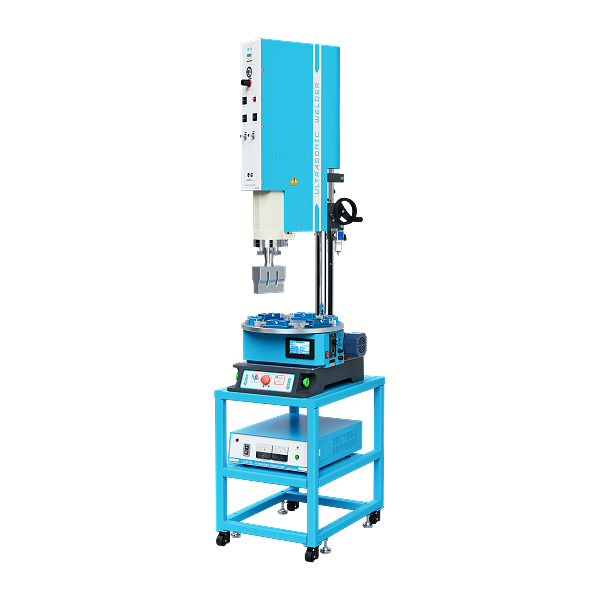

超聲波自動轉盤焊接機，是通過超聲波原理，結合生產焊接需要，通過控制超聲波焊接機的分割器，實現自動連續的超聲波焊接；可配置自動化裝置，自動放置原物料，半成品等，再經過自動焊接，取產品，達到全自動無人化生產操作。自動轉盤式超聲波焊接機適應于大批量產品焊接的廠家，有利于提高工作效率。
數字電路超聲波電箱主要由“系統保護檢測”及“自動調節”功能的控制模塊組成,采用CPU計算機系統檢測各程序內置各種保護系統,如IGBT溫度過高保護、壓力過高保護、電箱電流過大保護、換能器系統松動保護等
產品特點
Product feature
01設計精巧,結構緊湊,轉盤機模組
02占地空間小,通配各類標準超聲波焊接機
03自動批量送料/焊接多個膠件,多工位的設置
04允許在工作循環內處理多個工件，焊接穩定性強
05可專業定制轉盤工位:4工位、6工位
Big picture display
technical specifications
|
機型 Model |
LO3000 Standard 靈科超聲波轉盤焊接機 |
|||||
| ?位 Tray |
4?位/6?位 |
|||||
|
頻率 Frequency |
15kHz |
20kHz |
||||
|
功率 Power |
2600W |
3200W |
2000W |
2600W |
3200W |
|
|
輸?電壓 Input Voltage |
AC220V |
AC220V |
AC220V |
AC220V |
AC220V |
|
|
?缸規格 Cylinder Size（mm） |
63×75 |
63×75 |
63×75/50×75 |
63×75 |
80×75 |
|
|
輸出時間 Oscillation Time |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
|
|
輸??壓 Air Pressure |
＞1,≤7bar |
＞1,≤7bar |
＞1,≤7bar |
＞1,≤7bar |
＞1,≤7bar |
|
|
焊接面積Welding Capability |
Φ220mm |
Φ300mm |
Φ170mm |
Φ220mm |
Φ300mm |
|
|
操作開關 Operation Switch |
雙?啟動，前部有緊急制動，也可附加外部開關 Two-hand release,emergency stop button at the front,and adding external control switch supported. |
|||||
|
外形尺? Size(mm) |
壓機 Press |
680×400×1636 | ||||
|
電箱（模擬機型） Generator |
530×405×155 |
|||||
