熔接模式設定：深度、時間
應用：多用千大型汽車零部件、塑膠產品、家電用品、辦公自動化零件業。
特點：多種語言界面；易于操作的觸控顯示屏；多階段熔接；儲存操作條件；替換治具方便；裝有隔音裝置；
01使用高頻率，摩擦效果高
02使用IGBT方式AMPA
03使用ASIC電站
04自動保持振幅恒定
05可控制輸出功率
06熔接模式設定：深度、時間
07自動諧振功能
|
整機尺寸 Overall dimensions |
寬1240mm長2204mm高2240m Width 1240mm length 2204mm height 2240mm |
|
上模具重量 Weight of upper mold |
5~35Kg |
|
焊接面積 Welding capability
|
100cm2 |
|
振幅 Amplitude |
0.7-1.8mm |
|
振動頻率 Vibration frequency |
220-260HZ |
|
負載振動輸出 Load vibration output |
15KW |
|
電壓 Voltage |
AC380V, 3相 AC380V,3 phase |
|
輸入容量 Input capacity |
23KVA |
|
系統控制 System control |
PLC三菱FX3U PLC Mitsubishi FX3U |
|
觸擺屏 Touch screen |
三菱GT11系列 Mitsubishi GT11 series |
|
熔接方式 Welding mode |
時間模式、 深度模式 Time mode,depth mode |
|
儲存結果 Store Results |
80個 80pcs |
|
焊接結果分析 Analysis of welding results |
合格、 不合格 Qualified,unqualified |
|
多階段壓力控制 Multi stage pressure control |
|
|
環境溫度 Ambient temperature |
0-50°C |
|
臺面行程 Table travel |
500mm |
|
臺面移動速度 Table moving speed |
250mm/s(最大） 250mm/s(maximum) |
|
臺面壓力 Table pressure |
50-1500kg |
|
安全門開啟空間 Opening space of safety door |
寬1150mm高790mm 1150mm width and 790mm height |
|
總機重量 Total weight |
3700kg |

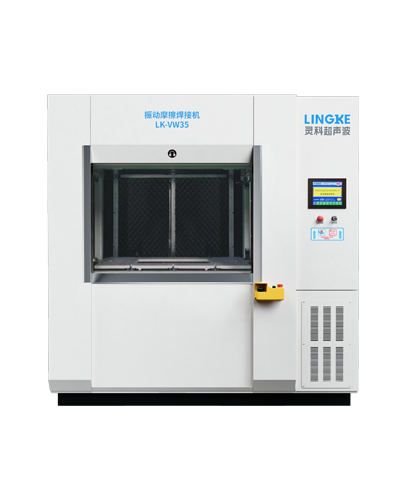

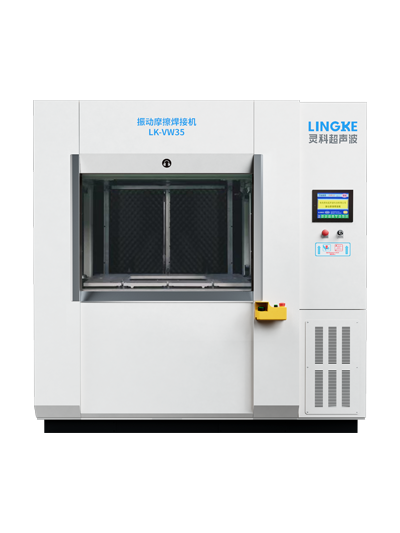

LK-VW35線性振動摩擦焊接機是專用千焊接大型或不規則形狀熱塑性工件的塑料焊接設備。該設備最大可以焊接100cm2而的大型不規則塑料工件及多種較小尺寸的塑料工件。LK-VW35配備數字振動變頻功率源，具有自動諧振和頻率自動追蹤調整頻率功能。本機使用便千操作的觸摸屏控制顯示及專業控制軟件。熔接強度高、品質好，多用千大型汽車零部件、塑膠產品、家電用品、辦公自動化零件業。

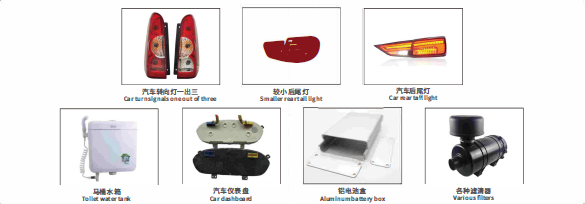

適用于焊接汽車轉向燈一出三、 較小后尾燈、汽車后尾燈、馬桶水箱、
汽車儀表盤、鋁電池盒、小示寬燈、各種濾清器等
