頻率：15/20kHz；功率：2000/2600W
特點：連續發震主要用于口罩片的焊接；間隙發震主要用于 耳帶線的焊接

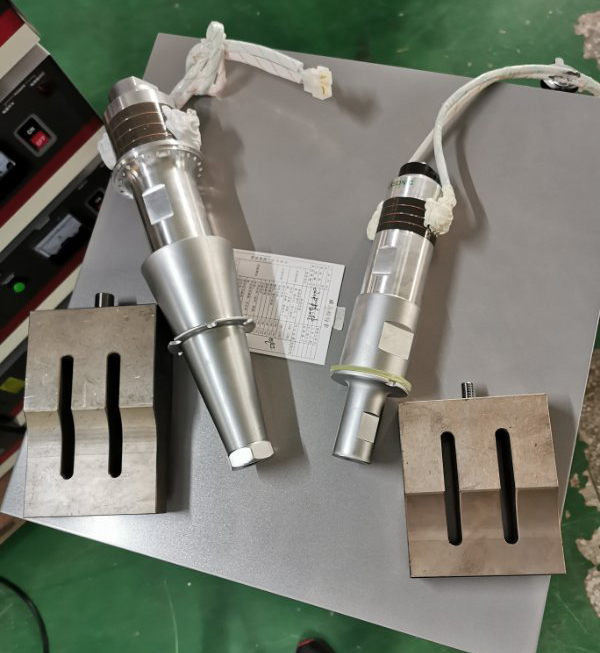

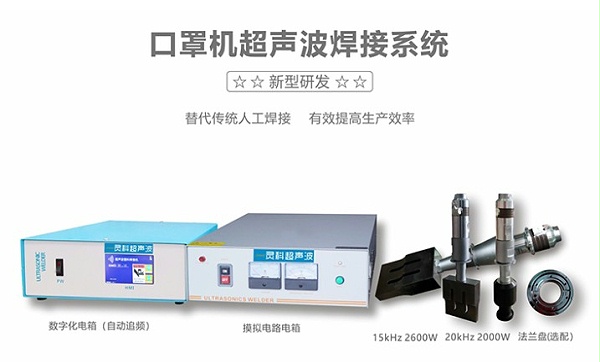

口罩機超聲波配套由超聲波發生器（超聲波電箱）、超聲波換能器、超聲波焊頭、和法蘭盤組成，是口罩機核心焊接部分，用于口罩四周、鼻梁的焊接，以及耳線焊接；一拖一、一拖二全自動、半自動口罩機中應用極為普遍。
口罩機超聲波配套電箱分15k-2600W連續發震和20k-2000W間隙發震2種。
連續發震主要用于口罩片的焊接，間隙發震主要用于耳帶線的焊接，一般1臺口罩機需要5-6套超聲波配套設備，1-2臺連續發震（不同的設計需求不一樣），4套間隙發震用于耳線的焊接。
| 口罩類型 | 焊接位置說明 | 超聲波焊接解決方案 | ||||
| 類型 | 電箱規格 | 焊頭（鋼焊模）規格 | 配套數量 | 舉例說明 | ||
|
平面型 |
四周焊接 （長邊、短邊） |

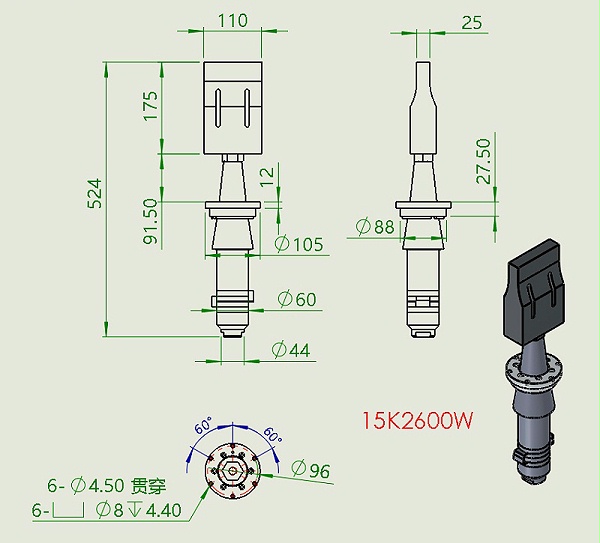

15kHz長振型 |
457×453×157mm
420×320×110mm |
110×25mm |
1套 |
一條一出二平面口罩生產線共需要5套超聲波焊接系統：長振型1套（四周焊接）間振型4套（耳帶焊接） |
| 壓耳帶焊接 |
20kHz間振型 |
457×453×157mm
420×320×110mm |
110×20mm |
4套 |
|
|
| N型 |
折疊V型 （打片、封口焊接） |
15kHz長振型 |
457×453×157mm 420×320×110mm |
270×25mm 160×55mm |
2套 | 一條一出一N型口罩生產線共需要4套超聲波焊接系統：長振型1套（打片焊接）間振型2套（耳帶焊接）間振型1套（封口焊接） |
| 壓耳帶焊接 | 20kHz間振型 |
457×453×157mm 420×320×110mm |
77×85mm | 2套 |
|
|
