超聲波頻率：15/20kHz 超聲波功率：2600W/3200W
焊接模式：手動、時間模式
特點：立柱采用高強度滑軌連接設計， 確保焊接強度下壓回升機械離強度，不偏移；集成多種焊接控制技術和多種在智能管理；上模水平調節（選配：XY焊接平臺）；數據管理：自帶儲存/傳送焊接資料，數據智能追蹤；符合歐洲CE安全規范之操作模式
01控制時間精度0.01秒
02壓機立柱采用燕尾槽高精度設計，確保下壓回升高機械強度，不偏移
03集成多種焊接控制技術和多種智能管理
04上模水平調節（選配：XY焊接平臺）
05符合歐洲CE安全規范之操作模式
|
機型 Model |

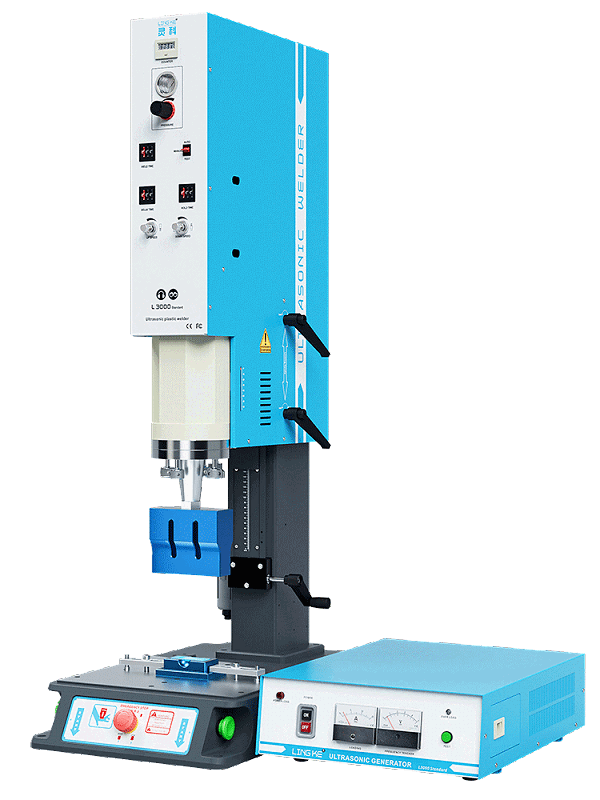

L3000 Standard | |||||||
|
頻率 Frequency |
20kHz |
15kHz |
||||||
|
功率 Power |
2000W |
2600W |
3200W模擬機 |
2600W落地型 |
2600W | 3200W |
3200W落地型 |
|
|
輸?電壓 Input Voltage |
AC220V |
|||||||
|
?缸規格 Cylinder Size（mm） |
50×75/ 63×75 |
63×75 |
80×75 |
63×75 |
63×75 |
80×75 |
80×75 |
|
|
機??程 Machine Journey |
100-575mm |
97-572mm |
97-572mm |
97-572mm |
80-527mm |
80-537mm |
80-537mm |
|
|
輸出時間 Output Time |
0.01-9.99s |
|||||||
|
輸??壓 Air Pressure |
＞1,≤7bar |
|||||||
|
焊接?積 Welding Capability |
Φ170mm |
Φ220mm |
Φ300mm |
Φ220mm |
Φ220mm |
Φ300mm |
Φ300mm |
|
|
操作開關 Operation Switch |
雙?啟動，前部有緊急制動，也可附加外部開關 Two-hand release,emergency stop button at the front,and adding external control switch supported. |
|||||||
|
外形尺? Size(mm) |
壓機Press |
680×400×1636 | 680×400×1636 | 680×400×1636 | 935×650×2130 | 680×400×1636 | 680×400×1636 | 935×650×2130 |
|
電箱（數字化機型） Generator(Digital Type) |
425×325×118 |
425×325×118 |
425×325×118 |
425×325×118 |
425×325×118 |
425×325×118 |
425×325×118 |
|
|
電箱（模擬機型） Generator(Analog Type) |
530×405×155 |
|||||||
|
凈重 Weight |
壓機Press |
74.5kg |
74.5kg |
74.5kg |
201kg |
74.5kg |
74.5kg |
190kg |
|
電箱（數字化機型） Generator(Digital Type) |
6.5kg |
6.5kg |
6.5kg |
6.5kg |
6.5kg |
6.5kg |
6.5kg |
|
|
電箱（模擬機型） Generator(Analog Type) |
14.5kg |
|||||||
|
?作模式 Mode |
數字化機型：時間模式/能量模式Digital Type:Time Mode/Energy Mode |
|||||||
|
模擬機型：時間模式/?動模式Analog Type:Time Mode/Manual Mode |
||||||||
|
增?柱（可選配） Heightened Pillar Optional |
??柱：100mm（寬）×155mm（?） 增?柱規格：150mm/200mm/3 00mm（?度可選） |
|||||||
控制精度：
控制時間精度0.01s，上模水平調節（選配：XY焊接平臺）
4種智能管理：
振幅管理、 品質管理、數據導出、安全管理
觸發模式：
時間觸發
2種壓力控制：
焊接壓力控制、冷卻壓力控制
啟動模式：
自動化流水線模式、歐洲安全模式、脈沖模式
智能控制反饋功能：
實時自動追頻功能、電路恒壓功能
物聯功能：
RS232/485數據對接、USB數據對接、打印機輸出
5種操作模式：
手動模式、 時間模式、 能量模式、非標模式、功率模式
醫療器械、汽車配件、3C消費性電子、液體過濾器、化妝品、 手機配件等高精密高穩定需求行業，對尼龍+玻纖、PP、PC、PE、PET等多種材料，均展現出優異焊接效果
