超聲波金屬焊接機可應用金屬材料焊接的設備，下面就有云浮超聲波靈科超聲波為大家介紹金屬焊接的方式有哪些。

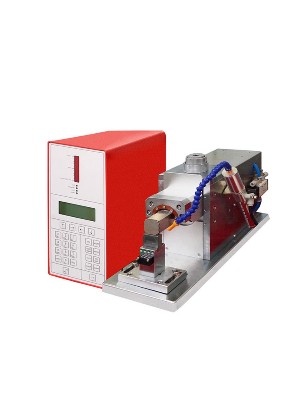

靈高超聲波金屬焊接機



①點焊

點焊是一種應用范圍廣泛的焊接方式，根據振動能量傳遞的方式，可分為單側式、平行兩側式和垂直兩側式。根據上聲極的振動方向，振動系統可以分為縱向振動系統、彎曲振動系統和輕型彎曲振動系統。小功率焊機通常采用輕型結構的縱向振動，其功率不超過500W。大功率焊機通常采用重型彎曲振動系統，其功率高于千瓦。適用于中小功率的焊機，輕型彎曲振動系統具備了前文提到的兩種振動系統的優點。



②環焊

利用扭轉振動系統傳遞能量，環焊方法主要用于一次成形的封閉形焊縫。在焊接過程中，通過耦合桿4使上聲極5產生扭轉振動，其振幅相對于聲極軸線呈現對稱分布，振幅在軸心區為零，在邊緣位置最大。在微電子器件的封裝工藝中，可以采用該類焊接方法。對于直線焊縫需要保持極高的氣密性的情況下，有時候也可以使用環焊來代替縫焊。環焊時一次焊縫面積較大,需要有足夠的功率輸入。因此,常常會使用多個換能器進行反向同步驅動。



③超聲波對焊

超聲波對焊主要用于金屬的對接,是近年來開發的一種新方法。焊接設備由上、下振動系統、 提供接觸壓力的液壓源和焊件夾持裝置等部分組成。左邊焊件的一端由夾具固定，另一端夾在上、下振動系統之間作超聲振動;右焊件端面與左端面對接,并由夾具夾緊，接觸壓力加在右側焊件上。焊接時，在超聲振動的作用下即可把兩個焊件在端面焊接在一起。應注意,焊接裝置的上、下振動系統的振動相位必須相反， 上振動系統可以是無源的。采用頻率為27kHz的該類焊接裝置可以焊接6~ 10mm厚的鋁板、6mm厚的銅板和鋁板的焊接。目前可以實現6mm厚、 100 ~ 400mm競鋁板的對接。



④線焊

這種方法是從點焊方法延伸出來的，利用聲極在一個焊接循環內形成一條狹窄的直線狀焊縫，它的長度就等于聲極的長度。如今這種方法的聲極長度已經可以達到150mm，適用于金屬薄箔的封口。



⑤縫焊

超聲波縫焊與電阻焊中的縫焊相似，都是局部焊點相互重疊形成連續焊縫。縫焊機的振動系統分為三種形式，即縱向振動、彎曲振動和扭轉振動，這些形式與其滾輪的振動狀態有關。滾輪受到驅動功率的限制，因此縱向振動形式是其中常見的。通常情況下，采用縫焊方法可以得到具有密封性的連續焊縫，將焊件夾持在上下滾輪之間進行。若在特殊情況下，可以采用平板式下聲極。
