一、概述

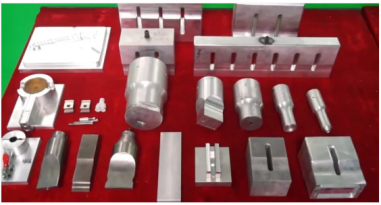

超聲波工裝夾具俗稱超聲波模具、超聲波焊頭（Horn），由上、下模兩部分組成。超聲波的機械振動經增幅器放大后傳給焊頭，焊頭的形狀和尺寸取決于工件表面，焊頭用螺紋聯結方法固定在增幅器下端。不同產品焊接要求不同，對焊頭的設計要求便不同。如下圖







二、工裝夾具制作：

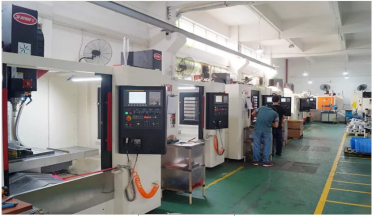

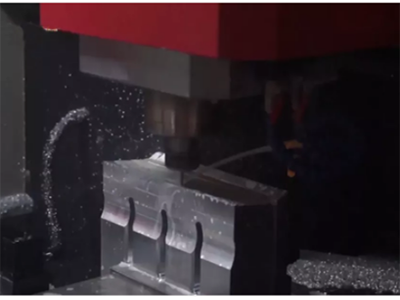

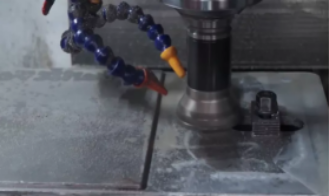

生產一套超聲波模具，應該注意哪些呢？靈科提供塑料焊接方案量身定制，根據多年來服務客戶、超聲波焊頭制作總結以下經驗

1、首先確定產品的焊接要求，確定超聲波模具的使用周期、磨損率，根據這些要求選擇合適的金屬材料。

2、其次是形狀的要求，以及選用哪種熔接工藝，還有超聲波模具的尺寸，壓力傳達區、功率大小，焊接是否會使產品變形，能否實現一次性的完美焊接等。

3、自身產品的材料，要針對性選擇，這決定了模具的振幅，應接受超聲能量導能線的形式，大小和位置。不同的塑料組合時如何設計接觸位，這些都需要去考慮。

4、超聲波工裝夾具最好能將待熔接產品底部及四周包圍,能提供較好的支撐，避免塑料件于熔接過程中因振波而發生位移等現象；

5、超聲波工裝夾具本身的接觸面形狀最好能與產品表面完全貼合,避免兩焊接件互熔時因間隙而造成熔接后成品外觀受損，為方便取放件，可以預留10絲；

6、為延長超聲波工裝夾具使用壽命及避免成品外觀亂傷,底工裝最好能做拋光處理。

焊頭屬于電子模，不同于塑膠模或其它機械模具，參數要與機器匹配，請找專業超聲波塑焊工廠制作。
