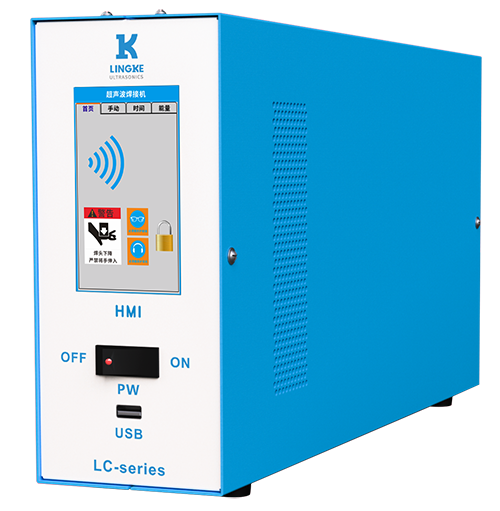

超聲波電箱是一種功率電源，可以將220V或者380V的交流電轉換成為超聲頻的電震蕩信號。它的構成包括振蕩器、電壓放大器、功率放大器和輸出變壓器等部件。超聲波電箱頻率穩定的保障措施包括超聲波電箱和超聲波換能器阻抗的匹配以及聲跟蹤、頻率自動跟蹤電路的應用。



電子汽車的發展與超聲波電箱的發展密切相關，電子器材的進步在一定程度上決定了超聲波電箱的發展方向。根據不同的工作原理，超聲波發生器可以分為模擬電路和數字電路兩種，因此其種類相當豐富。根據采用的功率管不同，發展階段可分為三類：電子管型、晶體管型和模擬集成電路型。







①電子管型超聲波電箱

超聲波電源按激勵方式分為兩種，分別是自激式和它激式，自激式的又可分為頻率自動跟蹤和聲跟蹤兩種。電子管型在上世紀50年代出現，這種類型的超聲波電箱電路型式簡單，動態范圍大，但由于體積大，功耗也大，所以已經淘汰了。



②晶體管型超聲波電箱

由于大功率器件水平的提高和技術路線的日益進步，晶體管型得到很大的發展，可分為模擬晶體管型和開關晶體管型兩個階段。模擬晶體管型線路成熟，輸出功率小，壽命長，成本低，在小功率場合（小于200w）應用較廣泛。開關晶體管型，結合了IC電路型式之后電路型式簡單化，輸出功率大，體積小，功率小，另外可以方便與微電處理器結合，成為主流發展方向。



③模擬集成電路型超聲波電箱

模擬集成電路型超聲波發生器具有兩個明顯優點，其中第一點是：在發生器輸出小功率時，可以顯著降低換能器的工作電壓。晶體管型發生器小功率輸出時，需提供148V的工作電壓給換能器，而模擬集成電路型發生器在小功率輸出時只需要9V的工作電壓。在相同的工作狀態下，與晶體管型發生器相比，使用模擬集成電路型發生器可以明顯減少諧波失真。



超聲波發生器已經發展到了采用數字化控制的階段，這代表著它向智能化方向邁進了一大步。在這里，超聲波發生器可方便地通過程序軟件實現各種新型控制策略，并且能夠自動存儲運行數據和自動診斷故障。

靈科超聲波堅持自主研發，最大力度投入研發設計，擁有一支近30年的研發制造團隊，發明創造170余項專利新技術。主要品牌有LINGGAO靈高、LINGKE靈科、SHENGFENG聲峰等。廣泛運用在醫療器械、電子器材、打印耗材、塑料、無紡布、包裝、汽配等多個領域，為海內外各行業、企業提供了大量穩定性強的優質超聲波塑焊設備及應用方案。
